ベルト駆動_1

先の投稿で平歯車の駆動音について書きました。
対策としてのベルト駆動用部品が今朝届きましたので、早速テストしてみました。
当然ですが、嫌な音は消えるのですが・・・・。

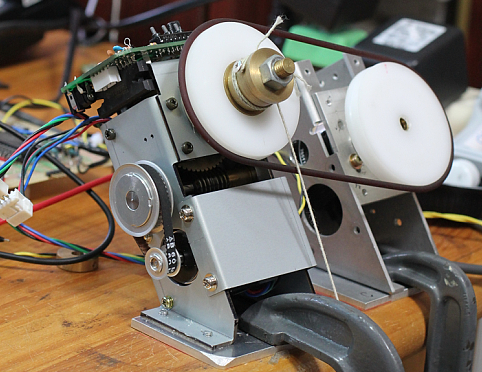

左：-2A(試作A) 右：Pモーション測定治具

赤道儀の命であるところの回転速度のゆらぎが大きくなります。

Y軸：秒角

平歯車でのデータは以下の通りですから、現時点、ベルト駆動の採用はNGです。ただ、特徴的な波形ですから、改善できるかも知れません。。

もう少し、詰めてみます。。
