Higlasi-3 進捗

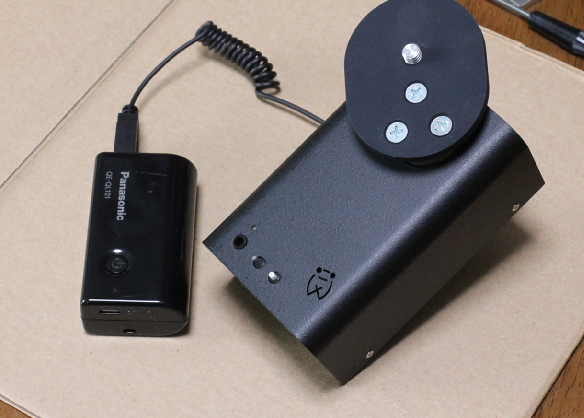

板金が上がって来ました。とりあえずの仮組みです。

塗装はつや消しのレザートーン、雲台ステージはサンドブラスト＋黒アルマイト。

モーターはオリエンタルモーター社製（日本製）

制御はHiglasi ver4 で近い将来、通信機能を搭載する予定です。
この基板は40mm角と小さいのですが、いろんなカラクリを搭載できる可能性を持っております。
内容はぼちぼちと・・・。

実測でこんな数値ですが、内部配線がまだですから、550ｇくらいになると思います。
カバーの材質をA2017で板厚を半分にすればもう少し軽くなるのですが、エッジが刃物に近くなるため、止めました。。雲台ステージを初めてサンドブラスト処理してみました。多少雲台との滑りは軽減すると思います。。

ファームウエアが少し遅れ気味で、リリースはもうしばらくお待ちください。

お客様の作品

悔しくて載っけるの止めようかとも思ったのですが（笑

将来、作ろうと、密かに、温めたのに・・・・
ステージはゴニオ（極超的贅沢）

こんなんをさっさと作るんだもんな〜〜
僕も、フライス買おうかな〜〜〜〜！！！◯☓△＊　　　　( ´ー｀)y-~~

でも、これ、高いよ〜ぅ

ここまで彫り込むって、根性やな〜〜
ちなみに、このお客様は自作のNCフライスで製作されたそうです。。

ちなみに、モータードライバーはこれです（以下コマーシャル）
　　　　　　　　
もちろん、プログラムは弊社作成です（苦笑

Higlasi-3 進捗

やっと基板２枚に半田でき、たぶん、動いているだろうの確認が出来ました（汗

どうせお金をかけ、作るなら、世界最小のポタ赤を・・・・
は良いけれど、この大きさの半田付けはちょっと辛い作業でした。。。

これから、ファームウエアの組み込みです。
操作は３ポジションのトグルスイッチとプッシュスイッチ、各１個だけです。

・・・で、以下の操作仕様を考えております。
ご質問、ご要望・・・等、コメント頂ければありがたいです。。

-------------------------------------　*

プッシュスイッチ(st_sw)
　・クリック　　　　　　追尾開始　　　　恒星モード：緑0.5秒点滅　星景モード：赤0.5秒点滅
　・長押 １～３秒　　DPPA　　　　　　 赤点灯
　・長押 ５秒以上　 ドリフト　　　　　　緑点灯

トグルスイッチ（追尾中）
　・SW１－１　　　　　タイマ　60秒
　・SW１－２　　　　　タイマ　120秒
　・SW１－３　　　　　タイマ　240秒
お客様の希望される時間に変更致します。

トグルスイッチ（DPPA中）
　・SW１－１　　　　　44deg
　・SW１－２　　　　  60deg　
　・SW１－３　　　　　180deg

トグルスイッチ（ドリフト中）
　・SW１－１　　　　　30秒
　・SW１－２　　　　  60秒
　・SW１－３　　　　　180秒


モード切り替え
恒星モード　SW1-1 + ST-SW + 通電　　緑高速点滅
星景モード　SW1-２ + ST-SW + 通電　　赤高速点滅
南北切替　　SW1-３ + ST-SW + 通電　　北：緑点灯　南：赤点灯

通電時LEDの挙動
　電源ON　　北半球モード　緑１秒点灯　　南半球モード　赤１秒点灯
　スタンバイ　　恒星モード　緑１秒周期点滅　星景モード　赤１秒周期点滅

オートガイディング

やっと星が見えたので・・・・

先日のこの構成で・・・

200mm 4分で点像を比較的安定に得られる様子です。
上のグラフの意味が今ひとつ分かってないので、気持ちは良くないのですが・・・・
とりあえず速報まで・・・。

お天気待・・・

ガイド鏡が来て、お天気待です・・・。

ホントひょんな事からポタ赤の設計を始めてもうすぐ5年です。
まさかオートガイドまでやることになるとは夢にも思いませんでした。
（当初、存在すら知りませんでした）
まあ、何でもそうですが、やればやるほど、やりたい事が増えるもので・・・・。
自分が使うだけのブツでしたら、多くの問題はクリアできるのですが、人様からお金を頂くクオリティーに仕上げる事は難しいです。
写真の極軸望遠鏡ホルダーも機能的には問題は無いのですが、未だ、切削屋さんが見つからずで、進んでおりません。
しかたが無いので、もう少し大型の旋盤とフライスを買うかな～なんて考えてるのですが・・・（苦笑

Higlasi-3 進捗

たぶんこれが最終的な形だと考えております。
昨日、板金絡みの見積と発注をしました。
この大きさで、制御基板込です。ですから、プラスUSB電源で動作します。
重量は550ｇくらいだと思うのですが・・・・（苦笑
詳細仕様はもう少し時間をください。。

もうすぐ、Higlasiの設計を始めて5年になります。
それまでにはリリースしたかったのですが、ちょっと難しい様子で・・・
ご予約を頂いているお客様、もう少し、お待ちくださいますようお願い致します。。

Higlasi-３にはST４互換端子を設けます。
また、近日中にST４互換端子と液晶表示を設けたHiglasi-２Cをリリースする予定です。
もちろん、２A、２Bからのバージョンアップは可能です。。

この２台を合体すれば・・・・

こんな感じです（楽しい～～

年内は無理かも知れませんが、通信コマンドでコントロールできるようになれば、部屋の中から撮りたい天体にカメラを向られるように・・・・（軟弱
