マークエックスのHiglasi化 ２ （追記

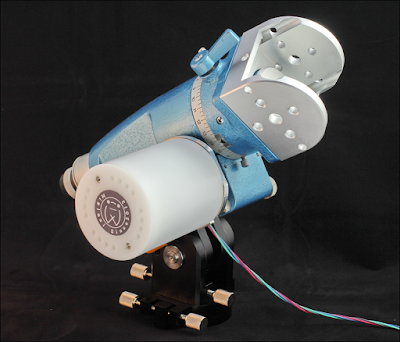

マークＸのHiglasi化　機構部ができました。

モーター部

カバー

Φ７０mm　無垢ポリアセタールの削り出しは想像以上に大変でした（笑。

追記；設計メモ

・制御回路：Higlasi ver3 基板　ver：***_02
　　恒星追尾　　　sw1-1
　　星景追尾　　　sw1-2
　　月追尾　　　　sw1-3 + sw2-1
　　太陽追尾　　　sw1-3 + sw2-2
　　北半球　　　　sw3-1
　　南半球　　　　sw3-3
　　オートガイド（１軸用ST4互換コネクタ付）
　　東西早送り　　恒星時の 280倍速
　　電源 5v

・１クロックの回転角：　
　　0.1＊1/8＊1/126　＝　9.920635　＊　１０＾-5　＝　0.3571秒角

・360Deg　に対する駆動パルス数　：　3628800

・キングスレート（86190秒）に対するパルスレート：　42.1023　PPS

・3628800パルス駆動時の誤差の実測値
　　測定方法；３m離れた壁にレザーポインターを照射し１回転時の誤差　1mm
　　誤差の角度　3600＊atan(1/3000）　＝　-69秒角

・パルスレートの実測値：42.104Hz
