ずいぶん丁寧な工作ですね。こうでなくっちゃ行けません！この平歯車はボスが細くてウオームスクリューのφ8が貫通できないので、ボスにボスを継ぎ足したわけですね？ボス無しでφ12くらいの穴の空いた平歯車は入手できますが、フランジ型のボスを作って、その平歯車にM2ビスくらいでネジ止めするのではダメなのですか？私の方は竜爺さんほどの技術はないので、平歯車もウオームスクリューも特注して、プラスチックハンマーで軽く叩いて入れる精度で作っています。とても高精度で安心ですが、1000個以上でないと作ってもらえないのが悩みです。平歯車の偏心でもPモーションが発生しますが、計算してみるとゾッとするほどの高精度が必要ですね。平歯車の偏心で起こるPモーションは、取付位置によっては、ウオームスクリューなどで起こるPモーションを相殺する（偶然）こともあり得るはずですよね。逆に増長する場合もあり得ます。「この赤道儀は超高精度でPモーションが2″だ、3″だ」というのは、ほとんどが間違いですが、ごく希に精度の高い赤道儀があるのは、こうした相殺が偶然に良い具合になっているのだと思います。したがって、そういう赤道儀はオーバーホールなどしてはダメです（笑）
匿名さん＞ボスにボスを継ぎ足したわけで・・いえいえ、ボスなしで穴径Φ8の平歯車です。(教育歯車 s50b 80A-0208)＞1000個以上でないと作・・・higlasiだと、きっと、一生分ですね（笑＞ゾッとするほどの高精度・・ウォームギヤの周期が36分だと、ずいぶん楽ですよ。平歯車小の影響は無しで考えてた場合でも、0.1mmの偏心は4分で60秒角くらいですから（たぶん）、0.01mmの偏心で抑える事ができれば4分で6秒角くらいだと・・・考えております。
コメントを投稿
2 件のコメント:
ずいぶん丁寧な工作ですね。こうでなくっちゃ行けません！
この平歯車はボスが細くてウオームスクリューのφ8が貫通できないので、ボスにボスを継ぎ足したわけですね？
ボス無しでφ12くらいの穴の空いた平歯車は入手できますが、フランジ型のボスを作って、その平歯車にM2ビスくらいでネジ止めするのではダメなのですか？
私の方は竜爺さんほどの技術はないので、平歯車もウオームスクリューも特注して、プラスチックハンマーで軽く叩いて入れる精度で作っています。
とても高精度で安心ですが、1000個以上でないと作ってもらえないのが悩みです。
平歯車の偏心でもPモーションが発生しますが、計算してみるとゾッとするほどの高精度が必要ですね。
平歯車の偏心で起こるPモーションは、取付位置によっては、ウオームスクリューなどで起こるPモーションを相殺する（偶然）こともあり得るはずですよね。逆に増長する場合もあり得ます。
「この赤道儀は超高精度でPモーションが2″だ、3″だ」というのは、ほとんどが間違いですが、ごく希に精度の高い赤道儀があるのは、こうした相殺が偶然に良い具合になっているのだと思います。したがって、そういう赤道儀はオーバーホールなどしてはダメです（笑）
匿名さん
＞ボスにボスを継ぎ足したわけで・・

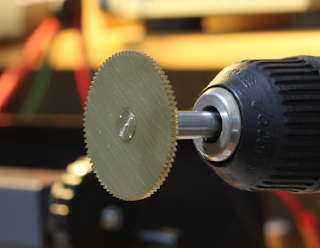

いえいえ、ボスなしで穴径Φ8の平歯車です。
(教育歯車 s50b 80A-0208)
＞1000個以上でないと作・・・
higlasiだと、きっと、一生分ですね（笑
＞ゾッとするほどの高精度・・
ウォームギヤの周期が36分だと、ずいぶん楽ですよ。
平歯車小の影響は無しで考えてた場合でも、0.1mmの偏心は4分で60秒角くらいですから（たぶん）、0.01mmの偏心で抑える事ができれば4分で6秒角くらいだと・・・考えております。
