雲台座固定カラーの製作

最も苦労した部品です。
丸いシャフトに丸穴部品を固定する・・・１０ミクロンのクリアランスがあると、どんなに締め付けても、１０ミクロンのガタができます。これが赤道儀だと、無視できません。いろいろ探してはみましたが、このガタを解決できる市販品を見つける事もできず・・・・。
１０回以上試作し、やっとこの構造にたどり着きました。。

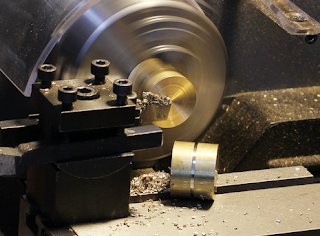

①　平歯車の時と同様、部材を貫通できないので、２個取りで突っ切ります。

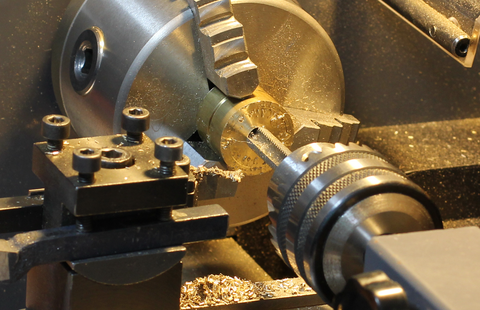

 ②　7mmの下穴を開けます。

 ③　８mmのタップを切ります。

 ④　ボール盤で雲台座取付穴を加工し、突っ切ります。

⑤　８mm雄ねじ付きシャフトをねじ込みます。

⑥　⑤の状態ではシャフトと雲台座取付面の垂直が出てないので、シャフトをチャックで噛み追加工します。

⑦　出来上がり。。このシャフトにウォームホイールを取付けます。

この構造のセットカラーは市販品では見当たりません・・・。
